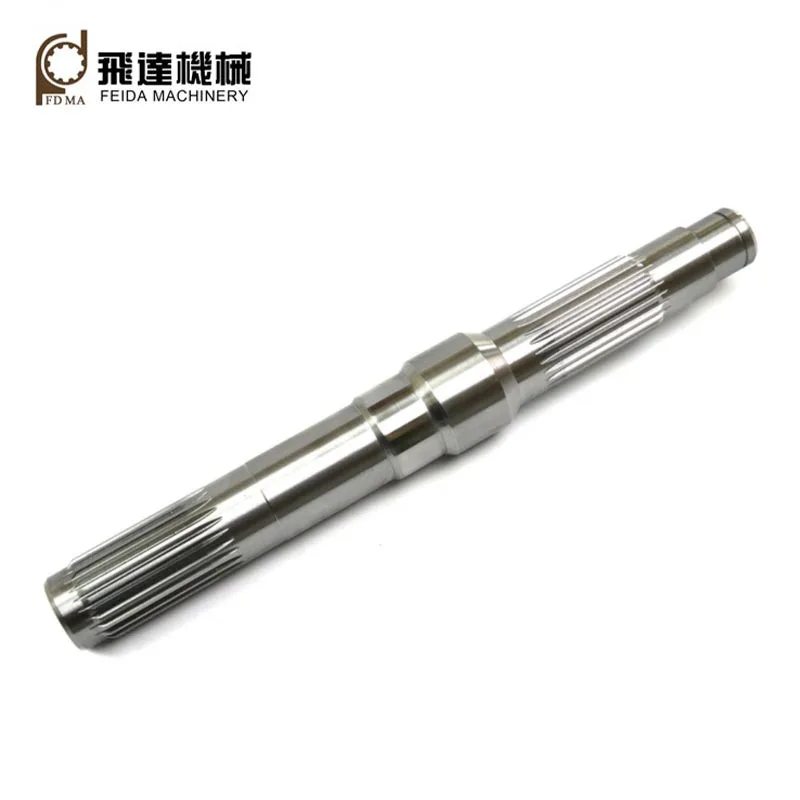

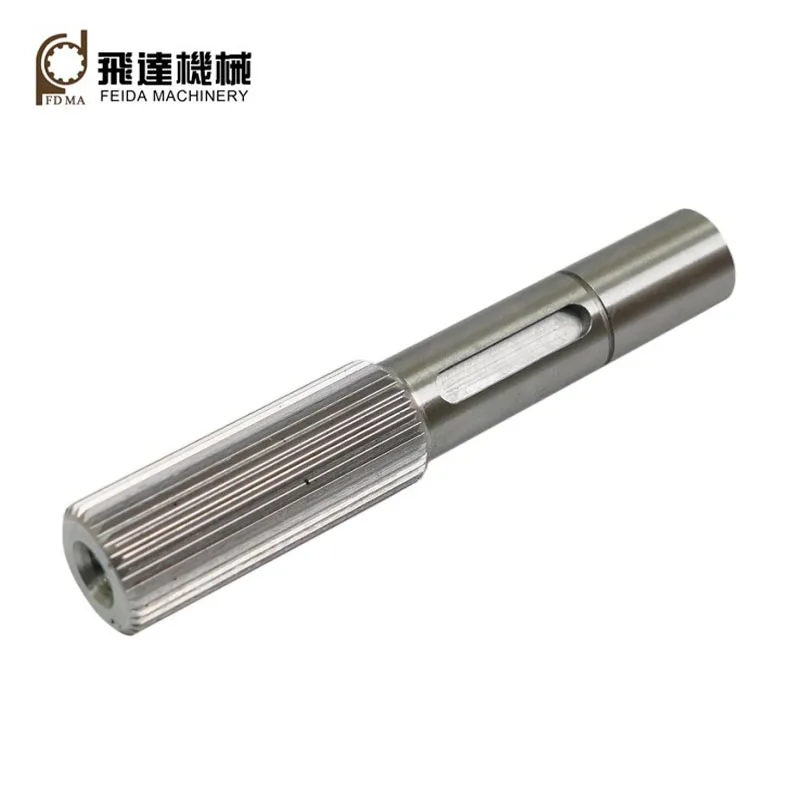

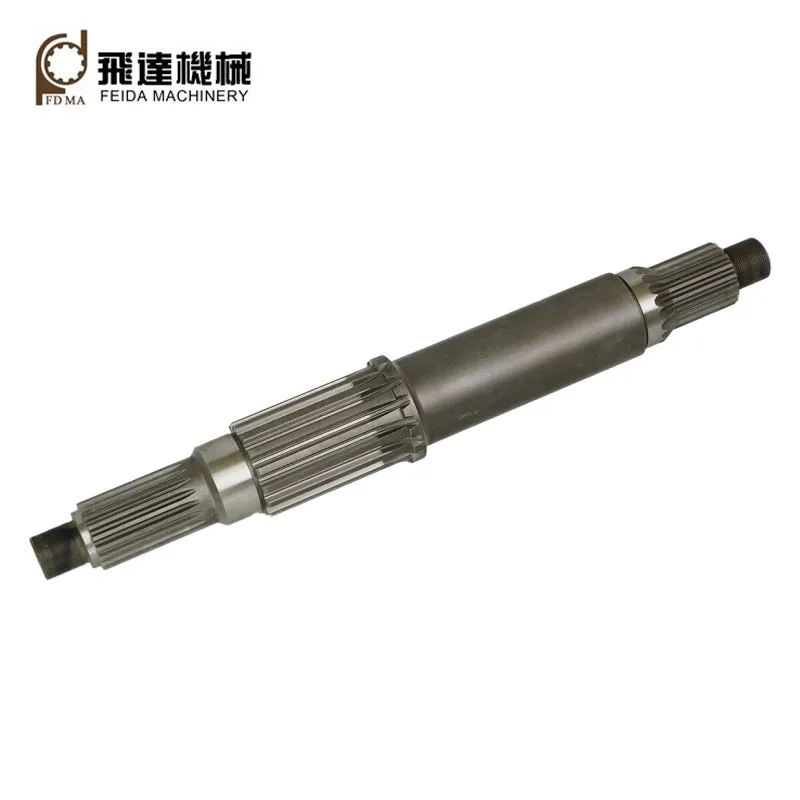

Spline tengelyek

A Feida Machinery gyár által testreszabott tengelyek mechanikai alkatrészek, amelyek bordákkal vagy fogakkal rendelkeznek funkciót az illeszkedő alkatrészekben lévő barázdák behálózásával, a nyomaték átvitelével az illeszkedő alkatrészekre.Amellett továbbító forgatónyomaték, olyan funkciókkal is rendelkeznek, mint az eltolódások elnyelése, az erő növelése, a vibráció csökkentése és zaj, egyszerűsítő összeszerelés és szétszerelés, axiális csúsztatás stb.

Két gyakori típus

1. Téglalap alakú: Egyenes oldalú fogaik, téglalap alakú (lapos) tetejükkel és gyökereik miatt megvannak az előnyei egyszerű tervezés, alacsony gyártási költség, könnyű megmunkálás és ellenőrzés.
2. Evolvens: evolúciós görbéik vannak (hasonlóan a fogaskerék fogakhoz), lekerekített foggyökerekkel, egyenletes osztásközzel, ami önközpontosító funkció, nagy teherbírás, nagy szilárdság és cserélhetőség.

Alapparaméter

Modul:M0,5-5
Precíziós fokozat: ISO/DIN 6-10
Fogak száma: minél több fog, annál nagyobb a terhelhetőség
Nyomásszög: az általános értékek 30, 37,5 és 45 fok.
A kisebb nyomásszög nagyobb teherbírást biztosít; a nagyobb szögek jobbak a csúszó csatlakozásokhoz.
Menetátmérő: az elméleti referenciakör.

Alkalmazás

Az evolvens bordás tengelyek alkalmasak nagy terhelésű csatlakozásokhoz, magas központosítási pontossági követelményekkel és nagy méretek. Jellemzően az alkalmazások széles skálájában használják őket, például autóipari erőátviteli rendszerekben, kormányzás mechanizmusok, csónakmotorok, légcsavarrendszerek, csörlők, repülőgépmotorok, sebességváltók, differenciálművek, osztóházak stb.

Több mint 30 éves fejlesztés után a Feida Machinery három gyárral rendelkezik: az egyik a mechanikus sebességváltóhoz alkatrészek, egy az egyedi precíziós alkatrészekhez, egy pedig a fémlemez alkatrészekhez. Képesek vagyunk kiváló minőséget gyártani spline tengelyek CNC spline megmunkálási technikákkal (pl. hobbing, alakítás, lyukasztás, köszörülés stb.) és kiváló minőségű nyers anyagok (pl. 40Cr,42CrMo,20CrMnTi,6061,7075 stb.).

A teljes megmunkálási folyamat

Nyersanyagok → Kovácsolás → Eszterga → Bordás megmunkálás → Marás → Hőkezelés → Köszörülés → Ellenőrzés → Csomagolás és szállítás

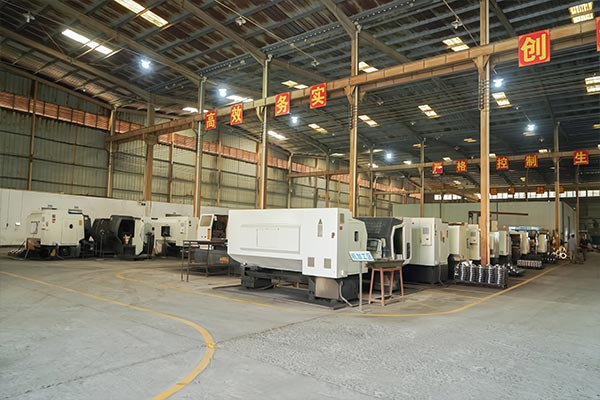

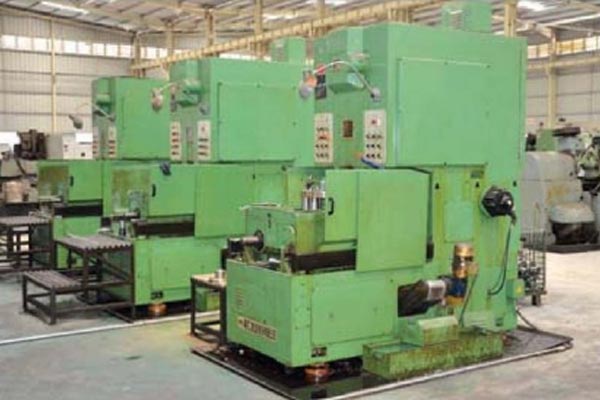

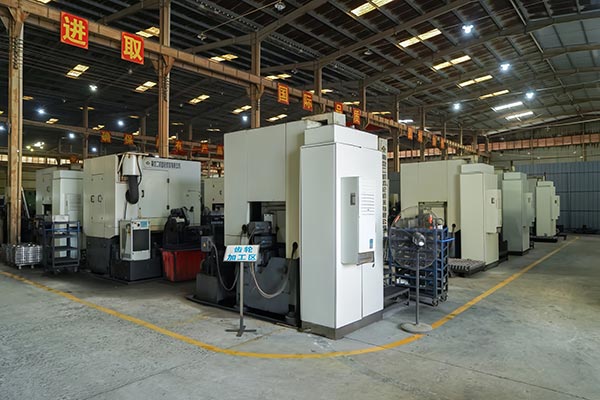

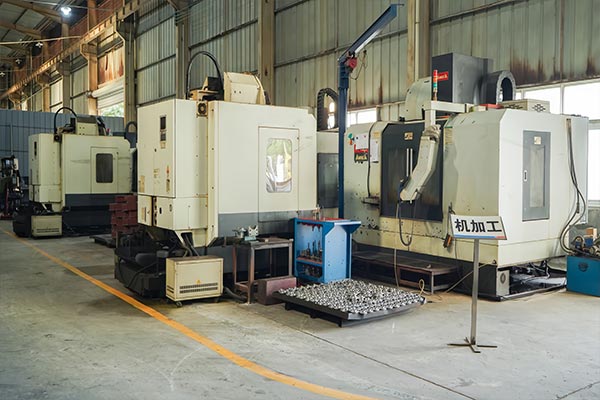

Fő gyártóberendezések

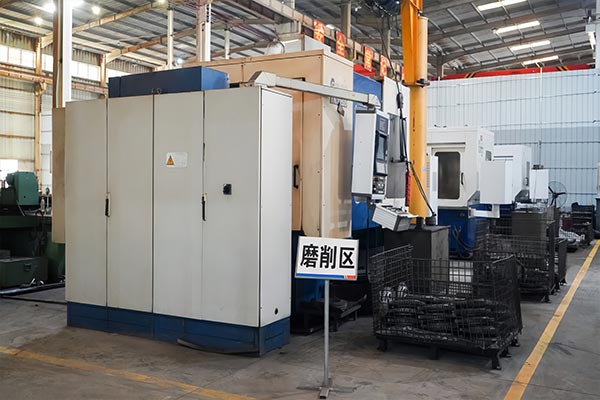

Több mint 30 éves fejlesztéssel a Feida Machinery a fejlett gyártás teljes készletével rendelkezik berendezések, beleértve CNC eszterga, CNC fogaskerék hobber, CNC fogaskerék-alakító, CNC fogaskerék borotvagépek, CNC spline vágógép, CNC fogaskerék csiszoló, CNC megmunkáló központ stb.

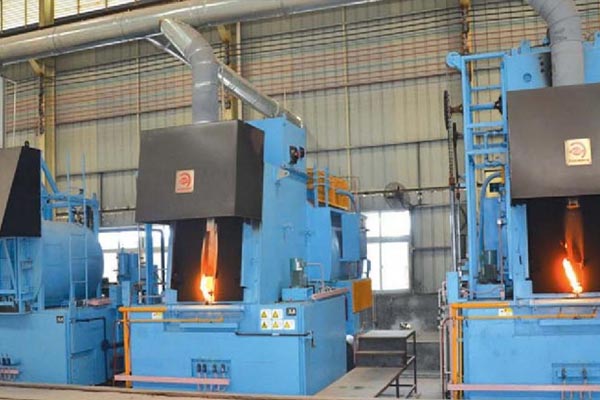

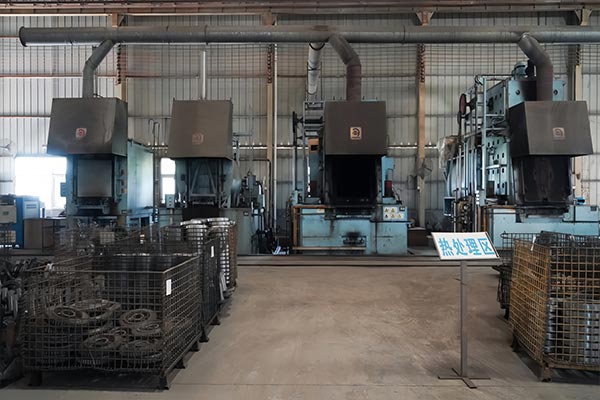

Hőkezelés

Hőkezelési folyamataink közé tartozik az edzés és temperálás, a karburálás és a kioltás, a nagyfrekvenciás edzés, karbonitridálás, nitridálás, stb. Hőkezelésen keresztül tengelyeink mechanikai tulajdonságai javíthatók optimalizált nagyon jól.

GYIK

Hogyan garantálja a precíziós alkatrészek minőségét?

A Feida megszerezte az ISO:2015 minőségirányítási rendszer tanúsítását.
Többlépcsős minőség-ellenőrzési (QC) rendszert vezetünk be:
Első cikkvizsgálat (FAI): Teljes méretellenőrzés a tömeggyártás megkezdése előtt.
Folyamat közbeni minőségellenőrzés (IPQC): A megmunkálási folyamat során 2-3 óránként mintavételi ellenőrzés történik.
100%-os végső ellenőrzés: csomagolás előtt minden alkatrész végső méret- és felületi ellenőrzésen esik át.

Milyenek az értékesítés utáni szolgáltatások?

Átfogó értékesítés utáni szolgáltatási rendszert hoztunk létre, amely időben nyújt technikai támogatást és megoldásokat hogy az ügyfelek ne aggódjanak használat közben.
