Mi teszi a fém egyenes kúpkerekes fogaskerekeket megbízhatóvá az ipari erőátvitelhez?

2026-09-18 0 Hagyj üzenetet

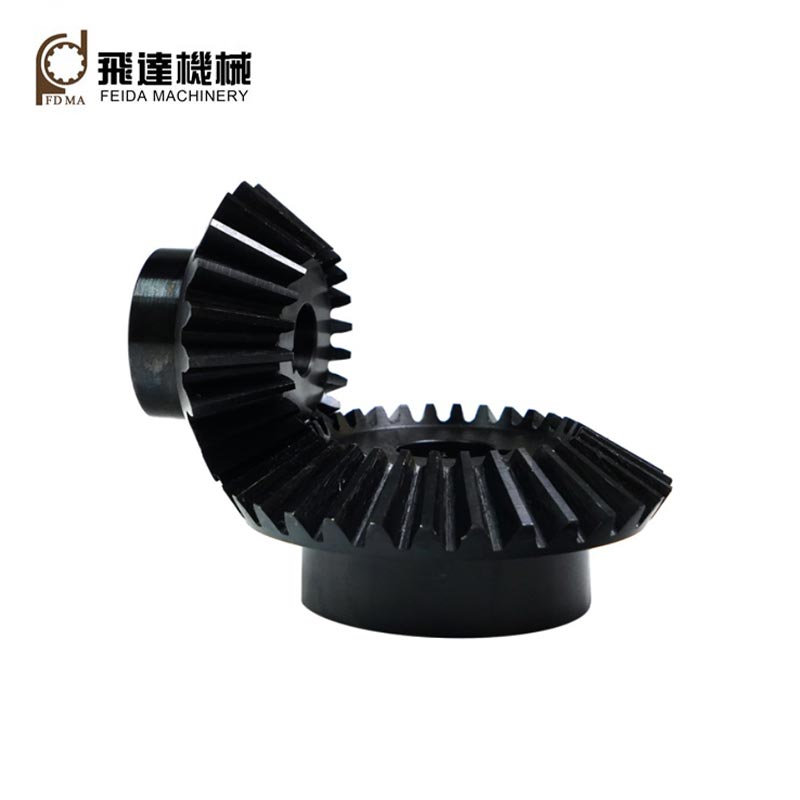

Fém egyenes kúpfogaskerekekkompakt mechanikus alkatrészek, amelyek a forgó mozgást és a nyomatékot a metsző tengelyek között továbbítják, általában ott, ahol az erőátvitel irányának megváltoztatására van szükség. Egyenes foggeometriájuk viszonylag egyszerű felépítést biztosít, és számos ipari mechanizmushoz alkalmassá teszi őket, ahol fontos a megbízható teljesítményátvitel, a kompakt telepítés, a szabályozható gyártási költségek és az egyszerű karbantartás.

A vásárlók számára azonban a megfelelő felszerelés kiválasztása sokkal többet jelent, mint az átmérő vagy a fogszám kiválasztása. Az anyagminőség, a keménység, az áttétel, a nyomásszög, a tengelyelrendezés, a fogak pontossága, a homlokszélesség, a működési sebesség, a kenés, a szerelési pontosság és a várható terhelés mind befolyásolják a tényleges teljesítményt. Ez az útmutató gyakorlati szempontból magyarázza el a legfontosabb szempontokat, és bemutatja, hogy a megfelelően meghatározott hajtómű hogyan segíthet csökkenteni az idő előtti kopást, a túlzott zajt, a méretbeli eltéréseket és a váratlan karbantartási költségeket.

Tartalomjegyzék

Mik azok a fém egyenes kúpfogaskerekek
Főbb szerkezeti jellemzők
Anyag- és hőkezelési szempontok
Hogyan befolyásolja a tervezés a teljesítményt
Ipari alkalmazások
Amit a vásárlóknak ellenőrizniük kell rendelés előtt
Gyártás és minőségellenőrzés
Gyakori problémák és okaik
Egyenes kúpfogaskerekek és spirális kúpfogaskerekek
Testreszabott fém egyenes kúpkerekek
Gyakran Ismételt Kérdések
Következtetés

1. Mik azok a fém egyenes kúpfogaskerekek

A fém egyenes kúpfogaskerekek kúpos fogaskerekek, egyenes fogakkal, amelyek egy osztáskúp felületén vannak elrendezve. Amikor egy pár kúpkerekes fogaskerekes összefonódik, átadhatják a mozgást az egymást metsző tengelyek között, miközben megváltoztatják az erőátvitel irányát.

A hengeres homlokkerekes fogaskerekekkel összehasonlítva a kúpkerekes fogaskerekek geometriája háromdimenziósabb, mivel a fogak mérete a homlokzat szélességében változik. A fogformát, a dőlésszöget, a tengelyszöget, a homlokszélességet, a holtjátékot és a beépítési helyzetet ezért egy teljes rendszernek kell tekinteni, nem pedig elszigetelt méreteknek.

Az egyenes kúpkerekes fogaskerekek különösen akkor vonzóak, ha az alkalmazás nem igényli a bonyolultabb ívelt fogakkal járó sima, nagy sebességű kapcsolódást. Viszonylag egyszerű fogelrendezésük előnyös lehet bizonyos alacsony-közepes sebességű mechanikai rendszereknél, kompakt berendezéseknél, géphajtásoknál és cserealkalmazásoknál.

Kulcsfontosságú pont: Az egyenes kúpkerekes fogaskerekeket a teljes erőátviteli rendszernek megfelelően kell meghatározni – nem csupán a külső átmérő vagy a fogszám alapján.

2. Főbb szerkezeti jellemzők

A megbízható hajtómű a geometriájának világos megértésével kezdődik. Számos paraméter közvetlenül befolyásolja a kompatibilitást, a terhelhetőséget és a telepítést.

Paraméter	Miért számít	Vevői aggodalom
Fogszám	Befolyásolja az áttételi arányt és a geometriát.	Meg kell egyeznie a párosító felszereléssel.
Pitch átmérő	Meghatározza a fogaskerék alapvető méreteit.	Fontos a telepítési hely szempontjából.
Arc szélessége	Befolyásolja a fogak érintkezését és a terhelés eloszlását.	Meg kell felelnie a tervezett terhelésnek.
Tengelyszög	Meghatározza a tengelyek relatív tájolását.	Kritikus a párosítási kompatibilitás szempontjából.
Holtjáték	Biztosítja a szükséges működési távolságot.	A túlzott vagy elégtelen visszahatás problémákat okozhat.

3. Anyag- és hőkezelési szempontok

Az anyagválasztás az egyik legfontosabb döntés a fém fogaskerekek vásárlásakor. Az enyhén megterhelt csomagolómechanizmusban használt fogaskerekek nagyon eltérő követelményeket támasztanak a folyamatosan nagy nyomaték mellett működő fogaskerekekkel szemben.

A gyakori mérnöki választások közé tartoznak a szénacélok, ötvözött acélok, rozsdamentes acélok és más speciális fémminőségek. A megfelelő anyag a terheléstől, a működési környezettől, a korróziónak való kitettségtől, a sebességtől, a várható élettartamtól, a gyártási módszertől és a rendelkezésre álló hőkezeléstől függ.

Szénacél:Gyakran fontolóra veszik költségérzékeny mechanikai alkalmazásoknál, ahol mérsékelt teljesítménykövetelmények vonatkoznak.
Ötvözött acél:Alkalmas, ha nagyobb szilárdságra, kopásállóságra vagy hőkezelési képességre van szükség.
Rozsdamentes acél:Hasznos ott, ahol a korrózióállóság fontos szempont.
Hőkezelt acél:Megfelelő specifikáció esetén keményebb munkafelületet biztosít, miközben megtartja a megfelelő magtulajdonságokat.

A hőkezelést soha nem szabad a hajtómű kialakításától függetlenül kiválasztani. A keménységet, a tok mélységét, ahol alkalmazható, a mag tulajdonságait, a méretstabilitást és a későbbi befejezési követelményeket együtt kell figyelembe venni.

4. Hogyan befolyásolja a tervezés a teljesítményt

A hajtómű teljesítményét a geometria, az anyag, a gyártási pontosság, a beépítés, a kenés és a működési feltételek közötti kölcsönhatás határozza meg. Az elméletileg megfelelő hajtómű akkor is rosszul működhet, ha az illeszkedő alkatrészek rosszul vannak beállítva.

Terhelés

A nyomaték és az átvitt teljesítmény határozza meg a szükséges fogszilárdságot és a fogaskerék teljes méretét.

Sebesség

A nagyobb működési sebesség növelheti a fogak pontosságára, a vibrációra, a kenésre és a kiegyensúlyozásra való érzékenységet.

Igazítás

A tengely vagy a ház helytelen beállítása egyenetlen érintkezést eredményezhet, és felgyorsíthatja a fogak kopását.

Kenés

A kenőanyag helyes kiválasztása és karbantartása segít csökkenteni a súrlódást, a hőt és a felületi sérüléseket.

5. Ipari alkalmazások

A fém egyenes kúpkerekes fogaskerekek olyan mechanikus rendszerekben találhatók, amelyek szögletes erőátvitelt igényelnek anélkül, hogy rendkívül összetett fogaskerék-konfigurációt igényelnének.

Ipari gépek és erőátviteli szerelvények
Anyagmozgató berendezések
Csomagológépek
Szállítórendszerek
Mezőgazdasági gépek
Szerszámgépek és segédmechanizmusok
Autóipari és járművel kapcsolatos mechanikai rendszerek
Általános célú erőátviteli berendezések
Egyedi mechanikus szerelvények

Az egyenes kúpfogaskerekek alkalmassága a tényleges üzemi körülményektől függ. Az igényes, nagy sebességű, alacsony zajszintű követelményeket támasztó alkalmazások eltérő kúpkerék-konfigurációt igényelhetnek, míg az egyszerűbb rendszerek számára előnyös lehet az egyenes fogak egyszerű geometriája.

6. Mit kell a vásárlóknak ellenőrizniük rendelés előtt

Sok vásárlási probléma azért fordul elő, mert a vevő csak a termék nevét és alapátmérőjét adja meg. Csere vagy egyedi sebességváltó esetén a gyártónak elegendő információra van szüksége a tervezett sebességváltó kapcsolat reprodukálásához.

Fogak száma a fogaskeréken és a fogaskeréken
Szükséges áttétel
Pitch vagy modul információ
Nyomásszög és megfelelő geometria
Tengelyszög
Külső átmérő és homlokszélesség
Furatátmérő és reteszhorony követelményei
Szükséges anyag
Hőkezelési követelmények
Működési sebesség és nyomaték
Beépítési méretek
Szükséges mennyiség és gyártási ütemterv
Ellenőrzési és méretkövetelmények

Ha az eredeti felszerelés rendelkezésre áll, rajz, minta, fényképek és mérések, vagy teljes felszerelési specifikáció rendelkezésre bocsátása jelentősen csökkentheti a kommunikációs hibákat. Csereprojektek esetén a párosító fogaskerekekre vonatkozó információk ugyanolyan fontosak, mert két fogaskerékpárnak kompatibilisnek kell lennie.

7. Gyártás és minőség-ellenőrzés

A gyártási minőség közvetlenül befolyásolja a fogak érintkezését, a méretkonzisztenciát, a futási viselkedést és az élettartamot. Az egyenes kúpfogaskerekek kúpos geometriájúak, így a fogforma és a kapcsolódó méretek szabályozása megfelelő berendezéseket, szerszámokat, mérési módszereket és folyamatszabályozást igényel.

A megbízható gyártási folyamat általában magában foglalja az anyagellenőrzést, a nyersdarab előkészítését, a fogvágást, a hőkezelést, ahol szükséges, a befejezést, a méretellenőrzést és a végső minőségellenőrzést. Az alkalmazástól függően az ellenőrzés kiterjedhet a fogméretekre, a kifutásra, a holtjátékra, a furatméretekre, a keménységre, a felület állapotára és a párosítási teljesítményre.

Egyedi ipari megrendelések esetén a vevőknek azt is meg kell kérdezniük, hogyan hagyják jóvá a gyártási mintákat, és hogyan tartják fenn a méretkonzisztenciát a kötegelt gyártás során. A rajzokról, tűrésekről, anyagokról és ellenőrzési követelményekről egyértelműen kommunikálni képes beszállító segíthet megelőzni a költséges utómunkálatokat.

8. Gyakori problémák és okaik

Megfigyelt probléma	Lehetséges ok	Ajánlott ellenőrzés
Rendellenes zaj	Rossz beállítás, nem megfelelő érintkezés, túlzott hézag vagy működési feltételek.	Ellenőrizze a rögzítést, a holtjátékot, a kenést és a fogak érintkezését.
Gyors fogkopás	Nagy terhelés, nem megfelelő kenés, szennyeződés vagy nem megfelelő keménység.	Tekintse át a terhelést, a kenőanyagot, az anyagot és a felület állapotát.
Egyenetlen érintkezés	Tengelyeltérés vagy méretbeli eltérés.	Ellenőrizze a szerelési helyzetet és a csatlakozó fogaskerék méreteit.
Idő előtti kudarc	Túlterhelés, lökésszerű terhelés, nem megfelelő anyag vagy nem megfelelő tervezési ráhagyás.	Számolja újra a működési feltételeket és tekintse át a hajtómű specifikációit.

9. Egyenes kúpfogaskerekek és spirális kúpfogaskerekek

Az egyenes és a spirális kúpfogaskerekek egyaránt továbbítják az erőt az egymást metsző tengelyek között, de foggeometriájuk eltérő. Az egyenes kúpfogaskerekek egyenes, kúpos fogaskerekeket használnak, míg a spirális kúpfogaskerekek ívelt fogakat.

Funkció	Egyenes kúpkerék	Spirális kúpkerék
Fogforma	Egyenes	Ívelt
A gyártás összetettsége	Általában egyszerűbb	Általában összetettebb
Jellemző alkalmazási erősség	Sok alacsony vagy közepes sebességű rendszer	Gyakran választják az igényes, zökkenőmentes működésű alkalmazásokhoz
Működési jellemzők	Egyszerű és közvetlen fogbeillesztés	Fokozatosabb fogbekötés

A megfelelő konfiguráció a sebességtől, a terheléstől, a zajkövetelményektől, a telepítési helytől, a gyártási kapacitástól és a teljes rendszerkövetelménytől függ. Ezért a fogaskerekeket a gépnek megfelelően kell kiválasztani, nem pedig a fogak stílusának elkülönített összehasonlításával.

10. Testreszabott fém egyenes kúpfogaskerekek

A szabványos fokozatok kényelmesek, ha a meglévő méretek megfelelnek a gépnek. Számos ipari projekt azonban testreszabott fogaskerekeket igényel, mivel a rendelkezésre álló beépítési hely, tengelyelrendezés, terhelés, szerelési interfész vagy csereméretek nem szabványosak.

A Jinjiang Feida Machinery Co., Ltd. szóba jöhet olyan projekteknél, amelyek testreszabott fém hajtómű-alkatrészeket igényelnek mérnöki rajzok, minták, méretkövetelmények vagy alkalmazási információk alapján. A B2B vásárlók számára a leghasznosabb kiindulópont a teljes műszaki specifikáció, nem pedig egyszerűen az „egyenes kúpkerekek” árat kérni.

Gyakorlati testreszabási tájékoztató

Ha kapcsolatba lép a gyártóval, készítse elő:

Fogaskerék-rajzok vagy CAD-fájlok
Fogszám és áttétel
Modul vagy hangmagasság információ
Tengelyszög és szerelési méretek
Anyag- és keménységi követelmények
Üzemi nyomaték és fordulatszám
Szükséges mennyiség
Alkalmazási környezet
Ellenőrzési és tűréskövetelmények
Cél szállítási ütemezés

Ez az információ lehetővé teszi a gyártó számára, hogy felmérje, hogy a javasolt kialakítás, anyag, megmunkálási út és minőségi követelmények összeegyeztethetők-e a tervezett alkalmazással.

11. Gyakran Ismételt Kérdések

A fém egyenes kúpkerekek alkalmasak ipari gépekhez?

Igen. Számos ipari erőátviteli rendszerben használhatók, ahol metsző tengelyekre és szögletes erőátvitelre van szükség. Az alkalmasság a tényleges nyomatéktól, fordulatszámtól, munkaciklustól, beállítástól, zajkövetelményektől és környezeti feltételektől függ.

Milyen anyagokat használnak általában a fém kúpfogaskerekekhez?

A szénacélok és ötvözött acélok gyakori választások, míg a rozsdamentes acél és más speciális anyagok bizonyos környezetekhez választhatók. A megfelelő minőséget a terhelés, kopás, korrózió, hőkezelés és gyártási követelmények alapján kell meghatározni.

Az egyenes kúpkerekek testreszabhatók?

Igen. A testreszabás magában foglalhatja a fogszámot, a modult, a méreteket, a furatot, a reteszhornyot, a tengelyszöget, az anyagot, a keménységet, a tűréseket és egyéb interfész-követelményeket. Mérnöki rajzok vagy minták precízebbé tehetik a testreszabási folyamatot.

Hogyan csökkenthető a hajtómű zaja?

A zajt befolyásolhatja a fogak pontossága, a holtjáték, az igazítás, a felület állapota, a kenés, a forgási sebesség és a rögzítési merevség. A teljes sebességváltó-szerelvényt ellenőrizni kell ahelyett, hogy azt feltételeznénk, hogy egyedül a sebességváltó a felelős.

Milyen információkat kell megadnom árajánlatkéréskor?

Ha lehetséges, adjon meg rajzokat vagy mintákat a fogszámmal, a modullal vagy a menetemelkedéssel, a méretekkel, az anyaggal, a keménységgel, a tengelyszöggel, a furat részleteivel, a működési feltételekkel, a mennyiséggel és az ellenőrzési követelményekkel együtt. A teljesebb műszaki információk általában hatékonyabbá teszik az árajánlattételt és a gyártási kommunikációt.

Mennyi ideig működhet egy fém kúpkerék?

Az élettartam jelentősen változik a terhelés, a sebesség, az anyag, a hőkezelés, a kenés, a beállítás, a szennyeződés, a munkaciklus és a gyártási pontosság függvényében. Nincs olyan univerzális élettartam-szám, amely minden hajtómű alkalmazásra érvényes.

12. Következtetés

A fém egyenes kúpfogaskerekek továbbra is praktikus megoldást jelentenek olyan mechanikai rendszerek számára, amelyeknek megbízható szögletes erőátvitelre van szükségük az egymást keresztező tengelyeken keresztül. Viszonylag egyszerű foggeometriájuk révén a gépek széles körében használhatók, különösen akkor, ha az alkalmazás nagyobb hangsúlyt fektet a megbízható átvitelre, a kompakt telepítésre, az ellenőrzött gyártási követelményekre és a karbantarthatóságra, mint a rendkívül csendes, nagy sebességű működésre.

A vásárlók számára a legfontosabb lépés az, hogy a hajtómű specifikációját a valós működési környezethez igazítsák. A gyártás megkezdése előtt figyelembe kell venni a fogszámot, a geometriát, az anyagot, a keménységet, a homlokszélességet, a tengelyszöget, a sebességet, a nyomatékot, az igazítást, a kenést és a gyártási tűréseket.

Akár cserealkatrészekre, gyártási tételekre vagy egyedi tervezésű sebességváltó-alkatrészekre van szüksége, az egyértelmű műszaki kommunikáció segíthet csökkenteni a kompatibilitási problémákat és a szükségtelen fejlesztési költségeket.Jinjiang Feida Machinery Co., Ltd.a projektspecifikációk és az alkalmazási igények alapján testreszabott felszerelési követelmények alapján tud együttműködni az ügyfelekkel.

Egyedi fém egyenes kúpkerekes fogaskerekekre van szüksége?

Ossza meg rajzát, mintáját, méreteit, anyagkövetelményeit vagy alkalmazási adatait a Jinjiang Feida Machinery Co., Ltd.-vel. Csapatunk segíthet kiértékelni a specifikációkat, és megbeszélni a megfelelő, személyre szabott hajtómű-megoldást az Ön gépéhez. Lépjen kapcsolatba velünk.
