Spline tengelyek

A Feida Machinery gyára által testreszabott tengelyek olyan mechanikus alkatrészek, amelyek bordákkal vagy fogakkal rendelkeznek, és működésük az illeszkedő alkatrészek hornyaiba illeszkedik, és a forgatónyomatékot átadja az illeszkedő alkatrészeknek. A nyomaték átvitele mellett olyan funkciókat is ellátnak, mint például az eltolódások elnyelése, a szilárdság növelése, a rezgés és a zaj csökkentése, az összeszerelés és a csúsztatás egyszerűsítése. Spline Shafts sorozatunk tartalmazza Téglalap alakú spline tengelyésEvolvens spline tengely.

Alapparaméter:

Modul:M0,5-5

Precíziós fokozat: ISO/DIN 6-10

Fogak száma: minél több fog, annál nagyobb a terhelhetőség

Nyomásszög: az általános értékek 30, 37,5 és 45 fok.

A kisebb nyomásszög nagyobb teherbírást biztosít; a nagyobb szögek jobbak a csúszó csatlakozásokhoz.

Menetátmérő: az elméleti referenciakör.

Két gyakori típus:

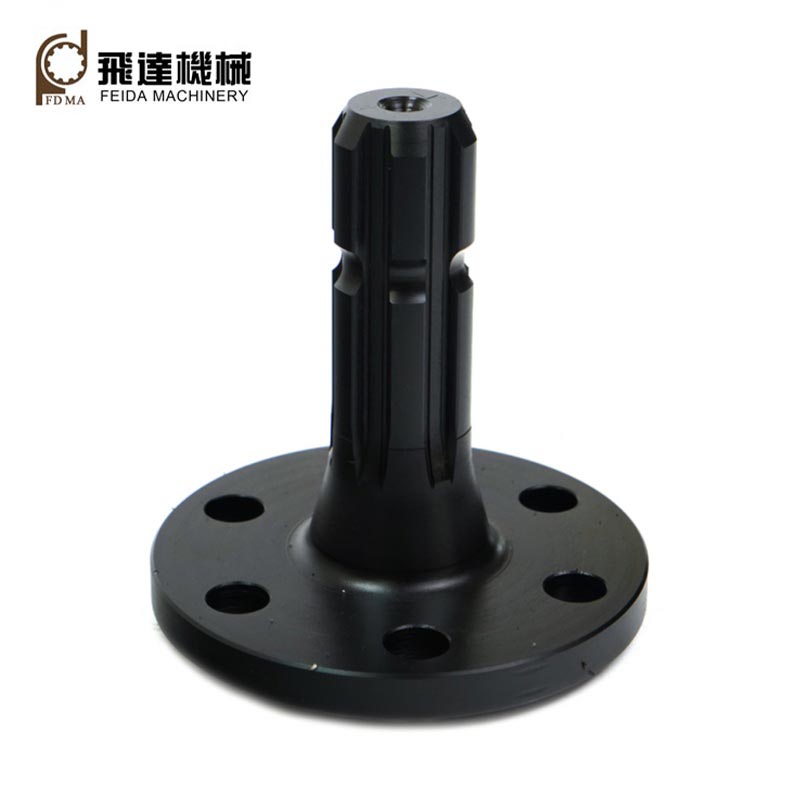

1. Téglalap alakú bordás tengelyek: Az egyenes oldalú fogaik, a téglalap alakú (lapos) tetejükkel és gyökereik miatt előnyük az egyszerű kialakítás, az alacsony gyártási költség, valamint az egyszerű megmunkálás és ellenőrzés.

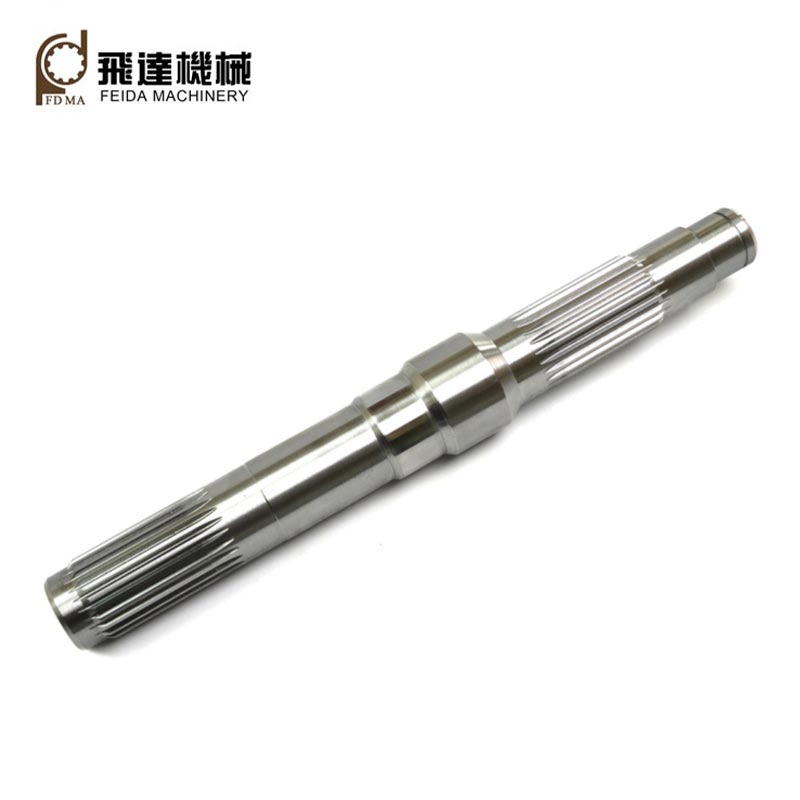

2. Evolvens bordás tengelyek: Evolvens görbülettel rendelkeznek (hasonlóan a fogaskerék fogakhoz), lekerekített foggyökerekkel, egyenletes osztásközzel, ami önközpontosító funkciót, nagy teherbírást, nagy szilárdságot és cserélhetőséget eredményez.

Alkalmazás:

Az evolvens bordás tengelyek alkalmasak nagy terhelésű csatlakozásokhoz, magas központosítási pontossági követelményekhez és nagy méretekhez. Általában széles körben használják őket, például autóipari erőátviteli rendszerekben, kormányszerkezetekben, csónakmotorokban, légcsavarrendszerekben, csörlőkben, repülőgépmotorokban, sebességváltókban, differenciálművekben, osztódobozokban stb.

Több mint 30 éves fejlesztés után a Feida Machinery három gyárral rendelkezik: az egyik a mechanikus erőátviteli alkatrészekhez, a másik a személyre szabott precíziós alkatrészekhez, a másik pedig a fémlemez alkatrészekhez. Képesek vagyunk kiváló minőségű bordás tengelyeket gyártani CNC spline feldolgozási technikák (pl. hobbing, alakítás, lyukasztás, köszörülés stb.) és kiváló minőségű alapanyagok felhasználásával. (pl. 40Cr,42CrMo,20CrMnTi,6061,7075 stb.).
