Nagy pontosságú hajtómű-feldolgozási megoldások nagy terhelésű és nagy sebességű üzemi körülményekhez

A teljesítményefelszerelésAz erőátviteli rendszerek a fogprofil pontosságának, a felületi keménységnek és a kötési jellemzőknek összehangolt szabályozására összpontosítanak. A hengeres fogaskerekek, kúpkerekes fogaskerekek és egyedi sebességváltók olyan folyamatutakat igényelnek, amelyek megfelelnek a terhelési profiloknak az építőipari gépek, mezőgazdasági berendezések és ipari automatizálás során. A homlok- és spirális hengeres fogaskerekeket széles körben használják a párhuzamos tengelyű hajtásokban, ahol a fogkoronázás és a csúcs tehermentesítés hatékonyan csökkenti a rácsos ütközést és a zajt. A spirális kúpfogaskerekek az egymást keresztező tengelyű hajtóművekhez illeszkednek, az ívelt foggeometria nagy nyomatékot tesz lehetővé, miközben sima működést biztosít.

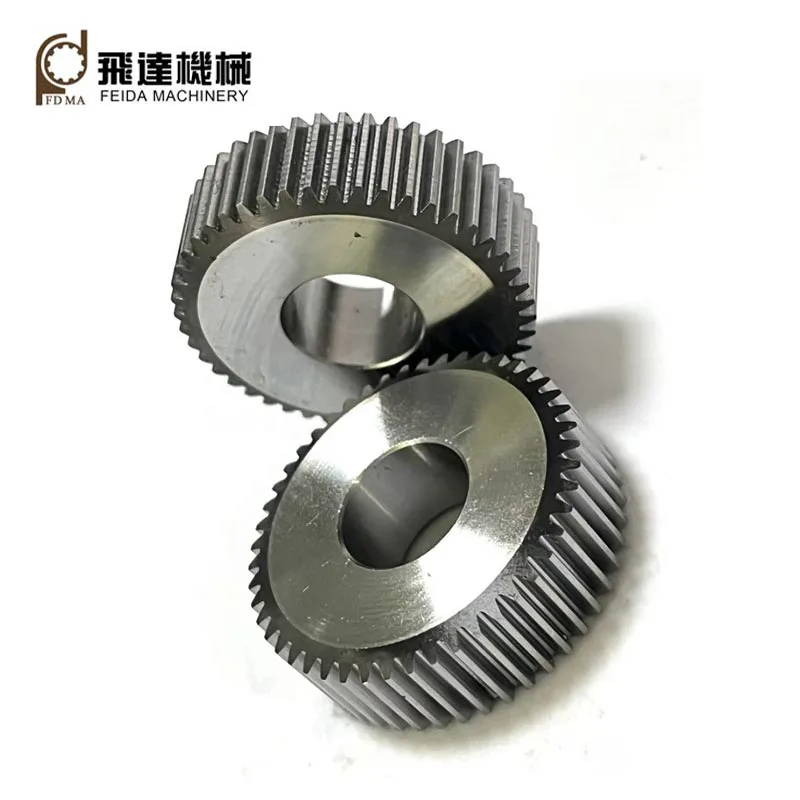

Az anyagválasztás során az olyan ötvözött acélok, mint a 20CrMnTi és a 42CrMo, HRC58-62 felületi keménységet érnek el karburálás és edzés után, a mag szívóssága pedig a 30-38 HRC tartományban marad, kiegyensúlyozva a kopásállóságot a fogtöréssel szemben. Közepes-alacsony sebességű, nagy terhelésű alkalmazásoknál a foggyökereknél végzett súrlódás növeli a nyomómaradék feszültség mélységét, és növeli a hajlítási kifáradási szilárdságot. A csiszolás, mint a legfontosabb megmunkálási művelet, eltávolítja a hőkezelési torzulásokat és korrigálja a profileltéréseket, megtartja a fogforma tűréseit a DIN 5-ös vagy annál finomabb osztályba, és a felületi érdesség eléri az Ra0,8-at vagy annál kisebb.

A sebességváltó-integráció figyelembe veszi a csapágyválasztást, a kenési módot és a ház merevségét. Az olajvisszavezető csatornák és légtelenítők megfelelő elhelyezése segít az üzemi hőmérséklet szabályozásában és a kenőanyagcsere intervallumainak meghosszabbításában. Az összeszerelés során a holtjáték beállítása közvetlenül befolyásolja a sebességváltó holtjátékát és az ütközésreakciót, ami a tényleges körülmények alapján megfelelő hézagértékeket igényel.FelszerelésA mérőközpontok teljes körűen ellenőrzik a halmozott dőlésszög-hibát és a vezetékeltérést, biztosítva, hogy az érintkezési mintázat eloszlása ​​minden egyes fogaskerékpáron megfeleljen a tervezési elvárásoknak.

Az automatizálási berendezések precíziós hajtásaihoz a nitridált finommodulos fogaskerekek alacsony termikus torzítást és nagy felületi keménységet kínálnak, minimális vagy kenés nélküli környezetekhez alkalmasak. A módosítási együtthatók és az érintkezési arányok optimalizálása tovább csökkenti a burok méretét, miközben növeli az egységsúlyra eső nyomatéksűrűséget. A többfolyamatos fogaskerék-megmunkálási útvonalak a pontosság és a költség rugalmas kombinációját biztosítják a különböző átviteli rendszerek számára.
